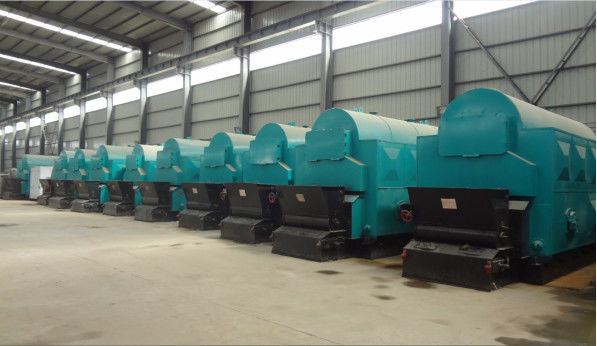

Da caldeira de carvão da biomassa de DZL grelha de 4 toneladas da corrente totalmente automático

Introdução de produto

A caldeira da biomassa da série de DZL é uma caldeira de tubo de fogo tripartido horizontal da água. Arranje a tubulação rosqueada no cilindro, em ambos os lados têm o tubo da parede da água, fronteiam-no e o arco traseiro com um novo tipo de arco de poupança de energia da fornalha, o uso da grelha leve da corrente da pequena escala é mais conducente à combustão da biomassa abastece, com um ventilador, o fã de esboço induzido para a ventilação mecânica, e equipado com uma máquina da escória para conseguir a escória automática.

O combustível da cubeta de carvão caiu à grelha, participa na fornalha para a combustão, a chama após a refração traseira do arco para cima através do corpo ambos os lados que queimam a volta da câmara à caixa de fumo dianteira, e então pela caixa de fumo dianteira à tubulação rosqueada dentro dentro do cilindro, em seguida através da caixa de fumo traseira no preaquecedor, e então pela bomba do fã de esboço induzido o fumo na atmosfera através do conduto da chaminé.

Característica do produto

1. Puxando a tubulação parcial da ascensão em ambos os lados das cabeças na fornalha, e conduza então na parte inferior do lado do cilindro e suplementando com a parte inferior do cilindro para formar a superfície do aquecimento do telhado, a estrutura nova da fornalha resolveu com sucesso a parte inferior do cilindro diretamente pela radiação de alta temperatura da chama, para evitar do “os defeitos do pacote cilindro”.

2. O projeto de dois condutos de fumo das asas, tom faz o fumo fluir lisamente na caixa de fumo dianteira e na mesma temperatura do tubo que antes para evitar o esforço de temperatura e para produzir quebras da placa do tubo.

3. O cilindro com uma única tubulação do retorno da linha, para reforçar o efeito da transferência térmica, quando a tubulação rosqueada com função da auto-limpeza, para evitar os depósitos da cinza dentro da tubulação.

4. O arco dianteiro e traseiro da caldeira adota o apoio o tubo como a estrutura total da carcaça do apoio, então a formação da parede da água do arco permanente. O arco traseiro é baixo e longo, a seção da saída é anti-inclinação, o ° dianteiro do ângulo 45 do arco, combina o arco traseiro, formando uma chama invertida clara do “α”, que seja conducente à combustão de baixo grau de carvão e tenha a boa adaptação de carvão.

5. Raspe o projeto lateral da estrutura da selagem é avançado e razoável, evitando a grelha lateral do cartão da selagem e a grelha vento desigual de ambos os lados para causar os defeitos de queimar o selo lateral. 4t/h e menos então a caldeira 4t adotam a estrutura fria da placa do ferro de ângulo do selo lateral, acima de 6t/caldeira de h adotam o contato-tipo estrutura lateral da selagem.

6. Sob a grelha tenha a câmara do vento do ajuste independente, do ar da entrada de ambos os lados; Usando o braço aluído novo parafuse o ajuste da estrutura, de modo que a relação da seção da ventilação do ar alcance 100%, ajuste flexível, uniforme da ventilação. O tipo push pull dispositivo da limpeza da fuligem do segmento da porta, segmento da porta adota o ferro fundido deoposição com estrutura do selo, assim eficazmente impedindo a deformação da combustão e o escapamento de ar secundários da grelha.
