Introdução de produto:

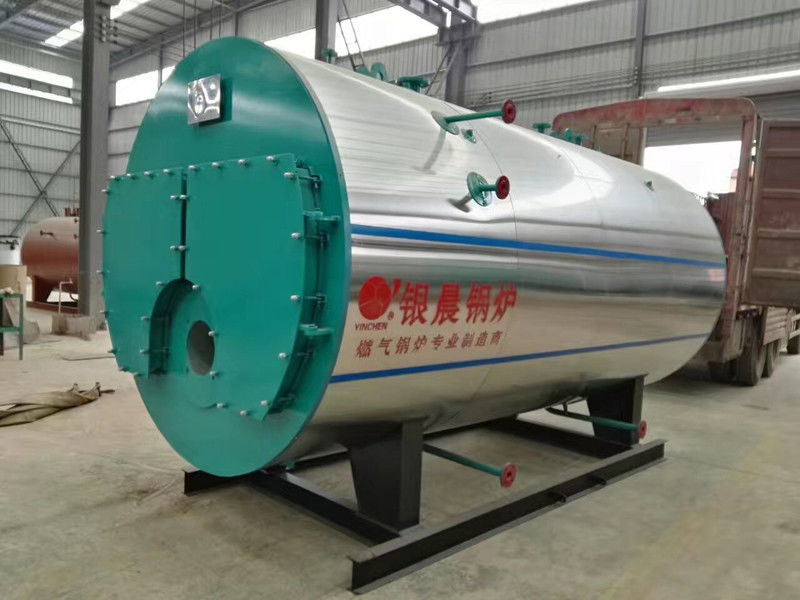

O óleo da série de WNS/a caldeira de vapor ateada fogo gás pertence à caldeira traseira molhada interna horizontal do três-retorno da combustão completamente, superfície do aquecimento da radiação da caldeira é fornalha ondulada inteira. A superfície do aquecimento da convecção adota o tubo de fumo do parafuso, área de aquecimento grande, saída do vapor da caldeira suficiente, eficiência térmica pode alcançar mais de 92%.
O projeto da câmara de combustão da caldeira é razoável, adaptado inteiramente ao gás de cidade, ao gás natural, ao óleo diesel da luz, ao óleo pesado e aos outros tipos dos combustíveis.
Abasteça a combustão pela pressão micro-positiva na fornalha. Combustão completamente, emissão da poluição do gás de exaustão baixa. A obscuridade do fumo da caldeira, a obscuridade da fuligem, a concentração, o ruído e o outro índice técnico são todos padrão melhor do que nacional na mesma área.
O sistema de controlo adota o equipamento Mecânico-bonde do controle da integração da mecatrônica e o modo de controle programável da junção do controlador da lógica (PLC), e Itália de apoio Riello/Baltur, Finlandia Olin, Alemanha Weishaupt etc. do queimador famoso internacional do tipo.
Característica do produto:
1. Grande superfície do aquecimento
2. Eficiência térmica alta
3. Controle totalmente automático
4.Clean combustão, menos poluição
Parâmetro do produto:
| Tipo |
WNS0.5-1.0-Y (Q) |
WNS1-1.0-Y (Q) |
WNS2-1.0-Y (Q) |
WNS3-1.25-Y (Q) |
WNS4-1.25-Y (Q) |
WNS5-1.25-Y (Q) |
WNS6-1.25-Y (Q) |
WNS8-1.25-Y (Q) |
WNS10-1.25-Y (Q) |
WNS10-1.6-Y (Q) |
SZS20-2.5-450 Y (Q) |
Saída avaliado
(t/h) |
0,5 |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
10 |
20 |
Pressão avaliado do vapor
(Mpa) |
1,0 |
1,0 |
1,25 |
1,25 |
1,25 |
1,25 |
1,25 |
1,25 |
1,25 |
1,6 |
2,5 |
Temperatura do vapor
(℃) |
184 |
184 |
194 |
194 |
194 |
194 |
198 |
194 |
194 |
204 |
450 |
Eficiência térmica
(%) |
92,2 |
92,4 |
92,5 |
92,5 |
92,8 |
92,8 |
93,2 |
93,5 |
93,8 |
94,2 |
94,5 |
Consumo avaliado do óleo/gás
(Kg/h) (³ do nanômetro /h) |
30,5
38
|
61
76
|
122
151
|
185
230
|
243
300
|
306
379
|
362
400
|
485
598
|
610
755
|
611
756
|
1221
1510
|
Consumo de potência
(Quilowatt) |
2,96
(2,96) |
4.4/8.9
(3,7) |
7/20.2
(7) |
9.5/22.7
(10,5) |
13/26.2
(13,5) |
14.5/28
(15) |
23/45.4
(20,5) |
24/37.5
(24) |
39.5/52
(39,5) |
39.5/52
(39,5) |
58/65
(58) |
| Combustível apropriado |
Óleo pesado claro, gás de cidade do gás natural, gás de forno de casco |
| Fonte de alimentação (C.A.) |
380V 50Hz |
Tamanho máximo do transporte
L×H×W (m) |
3,1
×1.9
×1.9
|
4,35
×2.5
×2.33
|
4,17
×2.1
×2.96
|
4,48
×2.38
×2.96
|
4,9
×2.9
×3.1
|
5,3
×2.4
×3.27
|
6,14
×2.4
×3.27
|
6,01
×2.9
×3.37
|
6,86
×2.9
×3.27
|
6,86
×2.9
×3.37
|
10,8
×3.1
×3.6
|
| Tipo de queimadura |
Combustão pressurizada atomização da pressão |
| Métodos do ajuste |
Automático |
| Tipo |
WNS0.5-1.0-Y (Q) |
WNS1-1.0-Y (Q) |
WNS2-1.0-Y (Q) |
WNS3-1.25-Y (Q) |
WNS4-1.25-Y (Q) |
WNS6-1.25-Y (Q) |
WNS8-1.25-Y (Q) |
WNS10-1.25-Y (Q) |
|
Saída avaliado
(t/h)
|
0,5 |
1 |
2 |
3 |
4 |
6 |
8 |
10 |
|
Pressão avaliado do vapor
(Mpa)
|
1,0 |
1,0 |
1,25 |
1,25 |
1,25 |
1,25 |
1,25 |
1,25 |
|
Temperatura do vapor
(℃)
|
184 |
184 |
194 |
194 |
194 |
198 |
194 |
194 |
|
Eficiência térmica
(%)
|
92,2 |
92,4 |
92,5 |
92,5 |
92,8 |
93,2 |
93,5 |
93,8 |
|
Consumo de potência
(Quilowatt)
|
2,96
(2,96)
|
4.4/8.9
(3,7)
|
7/20.2
(7)
|
9.5/22.7
(10,5)
|
13/26.2
(13,5)
|
23/45.4
(20,5)
|
24/37.5
(24)
|
39.5/52
(39,5)
|
| Combustível apropriado |
Óleo pesado do óleo claro, gás de cidade do gás natural, gás de forno de casco |
| Fonte de alimentação (C.A.) |
380V-410V 50Hz |
Se você tem outras exigências para a configuração, diga-nos por favor que oportuno, nós podemos lhe dar o preço exato conforme sua exigência.
Aplicação da caldeira:
A caldeira pode usado a muitas indústrias, tais como a indústria de bebidas, a indústria química, o aquecimento da indústria alimentar, da estufa, a indústria de papel, a indústria farmacêutica, a indústria de borracha, do moinho da indústria têxtil, do hotel, de arroz indústria, indústria de vestuário, indústria etc. do asfalto.
